앵커 윈들러스(Anchor Windlass)란 무엇이며 왜 모든 보트에 앵커 윈들러스가 필요한가요?

안 앵커 윈들러스 닻과 체인의 상승 및 하강을 자동화하는 선박의 뱃머리에 장착된 기계 또는 전기 기계 장치입니다. 15피트 이상의 깊이에 정기적으로 정박하는 보트의 경우 사치품이 아니라 필수품입니다. 하나도 없으면 무거운 닻과 사슬을 손으로 꺼내는 데 15~30분 정도의 힘든 노력이 필요할 수 있습니다. 앵커 윈들러스 버튼 하나만 누르면 동일한 작업을 3분 이내에 완료할 수 있습니다.

이 가이드는 귀하가 알아야 할 모든 것을 다룹니다. 앵커 윈들러스es : 작동 방식, 다양한 용기에 적합한 유형, 올바른 용기 선택 방법, 설치 고려 사항, 유지 관리 팁 및 가장 자주 묻는 질문에 대한 답변.

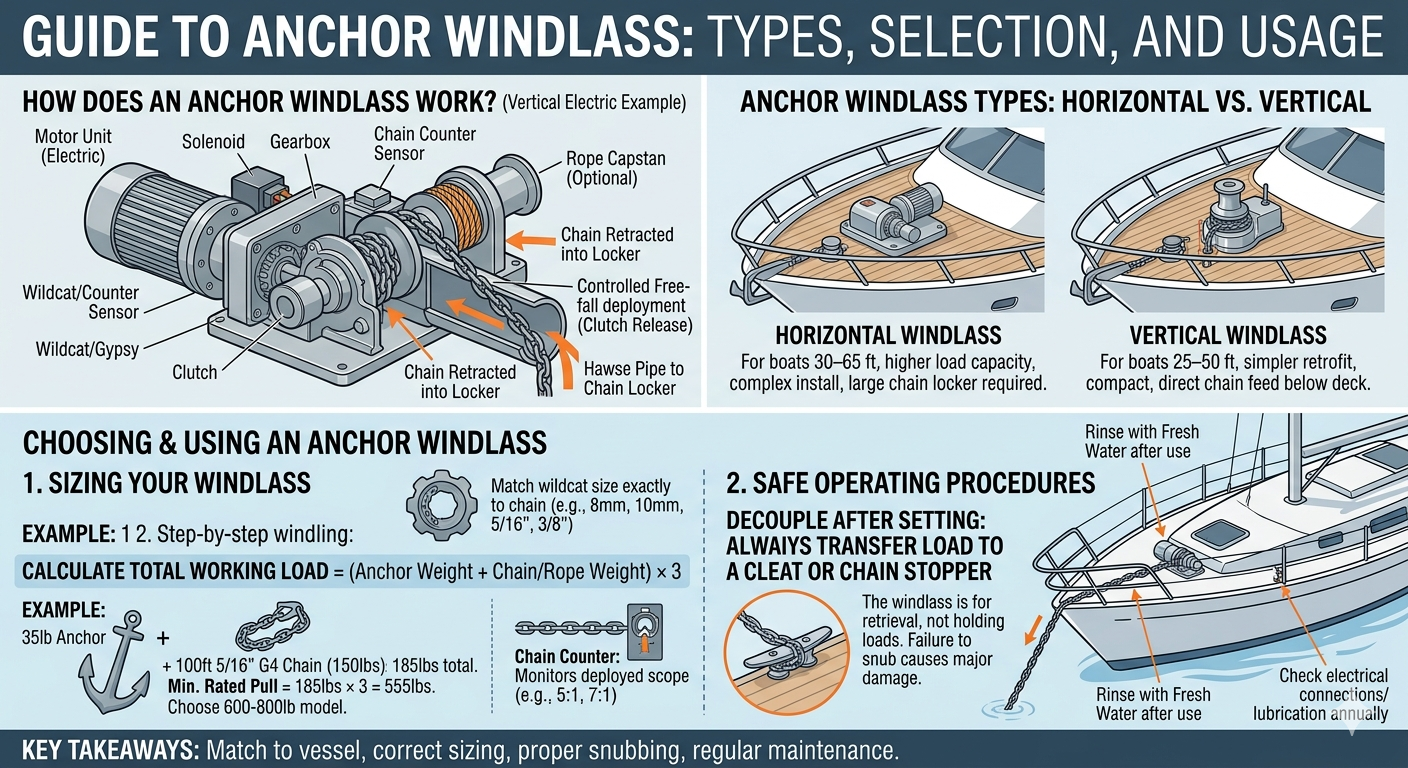

앵커 윈들러스는 어떻게 작동합니까?

안 앵커 윈들러스 드럼(이라고 함)을 사용하여 작동합니다. 살쾡이 또는 집시 ) 전기 모터, 유압 모터 또는 수동 손 조작으로 구동되는 앵커 체인 링크 또는 로프를 잡습니다. 핵심 구성 요소는 간단하지만 선박의 앵커 시스템과 올바르게 일치해야 합니다.

• 모터 유닛 — 드럼을 구동하는 전기(12V 또는 24V DC) 또는 유압 전원.
• 살쾡이/집시 — 특정 체인 등급 및 크기(예: G4, G7, 8mm, 10mm)를 잡을 수 있는 크기의 톱니형 드럼입니다.
• 캡스턴(옵션) — 도크 라인이나 로프 라이드를 처리하기 위한 수직 드럼입니다.
• 클러치 메커니즘 — 모터를 가동하지 않고도 앵커의 자유 낙하 전개가 가능합니다.
• 체인 카운터 — 정확한 범위 계산을 위해 얼마나 많은 체인이 배포되었는지 추적합니다.

운전자가 데크 버튼, 조타 장치 원격 또는 발 스위치를 통해 윈들러스를 활성화하면 모터가 살쾡이를 회전시켜 체인 링크를 연결하고 이를 체인 보관함으로 끌어들이거나 뱃머리 위로 내보냅니다.

앵커 윈들러스 유형: 귀하의 선박에 적합한 유형은 무엇입니까?

오른쪽 앵커 윈들러스 유형은 주로 보트의 크기, 데크 레이아웃, 앵커 시스템 중량 및 전력 가용성에 따라 다릅니다. 고려해야 할 네 가지 주요 범주가 있습니다.

1. 수평 앵커 윈들러스

에이 수평 앵커 윈들러스 데크와 같은 높이로 장착되고 드럼을 수평 축으로 움직입니다. 모터는 일반적으로 데크 아래에 숨겨져 있어 데크의 혼잡함을 줄이고 윈들러스의 프로필을 낮춥니다. 이는 건현이 낮은 범선이나 데크 미학이 중요한 모든 선박에 이상적입니다. 체인은 드럼을 가로질러 수평으로 움직이며 호스 파이프를 통해 아래의 체인 로커로 떨어집니다. 수평 모델은 일반적으로 더 높은 적재 용량을 가지며 30~60피트 크기의 선박에 적합합니다.

2. 수직 앵커 윈들러스

에이 수직 앵커 자아틀 데크 위로 돌출된 수직 방향의 드럼(캡스턴)이 있습니다. 전체 모터 어셈블리가 데크 아래에 장착되어 컴팩트한 캡스턴 헤드만 보입니다. 체인이 체인 로커로 똑바로 공급되기 때문에 수직 윈들러스는 체인 로커가 뱃머리 바로 아래에 있는 파워보트에 특히 효과적입니다. 개조된 제품에 설치하기가 더 쉬우며 25~50피트 크기의 선박에 널리 사용됩니다.

3. 전기 앵커 자아틀

대부분의 레크리에이션 해양 앵커 윈들러스es 오늘 판매되는 전기 제품은 선박의 배터리 뱅크에서 12V 또는 24V DC로 작동됩니다. 전기 윈들러스는 설치가 쉽고 반응성이 뛰어나며 폭넓게 지원됩니다. 45피트 미만의 선박의 경우 12V 시스템이 일반적입니다. 대형 선박은 절반의 전류 소모로 동등한 전력을 제공하는 24V 시스템의 이점을 활용하여 와이어 크기 요구 사항과 열 축적을 줄입니다. 일반적인 전기 모델은 최대 부하에서 60~250에이를 소비하므로 견고한 배터리 뱅크와 적절한 크기의 케이블링(주로 2/0 에이WG 이상)이 필수적입니다.

4. 유압 앵커 자아틀

에이 유압 앵커 자아틀 선박의 유압 시스템(일반적으로 조향 장치, 활 스러스터 또는 기타 장비와 공유)에서 동력을 끌어옵니다. 유압식 모델은 뛰어난 출력과 내구성을 제공하며 장시간 사용 중에 열이 거의 축적되지 않으며 60피트 이상의 선박과 상업용 작업선에 표준으로 사용됩니다. 단점은 설치가 더 복잡해지고 기존 또는 전용 유압 회로가 필요하다는 것입니다.

안chor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic

표 1: 선박 크기, 전원, 용량 및 비용별로 앵커 윈들러스 유형을 나란히 비교합니다.

올바른 앵커 윈들러스를 선택하는 방법: 주요 크기 조정 기준

올바른 선택 앵커 윈들러스 시스템의 총 작업 부하(앵커, 체인, 윈들러스가 회수해야 하는 족쇄의 총 무게)를 계산하는 것부터 시작됩니다. 경험적으로, 다음과 같은 윈들러스를 선택하십시오. 정격 작업 하중은 총 지상 장비 중량의 최소 3배입니다. .

단계별 크기 조정 가이드

1. 닻의 무게를 재세요 — 일반적인 크기: 15lbs(25ft 보트), 35lbs(35ft 보트), 66lbs(45ft 보트).
2. 체인 무게 계산 — 5/16" G4 체인의 무게는 약 1.5lbs/ft이고, 3/8" G4 체인의 무게는 ~2.2lbs/ft입니다. 3/8인치 체인 100피트의 경우 220파운드입니다.
3. 에이dd shackle and swivel weight — 일반적으로 2~5파운드입니다.
4. 3을 곱한다 — 이는 최소 윈들러스 정격 당김을 제공합니다.
5. 살쾡이 호환성 확인 — 윈들러스 와일드캣 크기(예: 8mm, 10mm, 5/16", 3/8")를 체인 등급 및 직경과 정확히 일치시키십시오.
6. 전압 및 케이블 연결을 확인하세요. — 배터리에서 윈들러스까지 긴 케이블이 연결되어 저항이 증가합니다. 이에 따라 케이블 크기를 조정하십시오(전압 강하는 3%를 초과해서는 안 됩니다).

예: 에이 40-foot sailboat with a 44 lb anchor 150 ft of 3/8" G4 chain (330 lbs) 3 lbs of hardware = 377 lbs total. Minimum windlass rating: 377 × 3 = 1,131파운드 . 1,200~1,500lbs 등급의 모델이 적합할 것입니다.

안chor Windlass Installation: What You Need to Know

적절한 앵커 윈들러스 installation 성능과 안전 모두에 매우 중요합니다. 제대로 장착되지 않은 윈들러스는 하중이 가해지면 파손되거나 데크 구조가 손상될 수 있습니다. 가장 중요한 고려 사항은 다음과 같습니다.

구조적 장착

윈들러스는 선수 데크의 강화된 영역에 볼트로 고정되어야 하며, 종종 아래쪽에 1/4" 알루미늄 또는 스테인리스 스틸로 된 백킹 플레이트가 필요합니다. 강화되지 않은 유리 섬유에만 윈들러스를 장착하지 마십시오. 대형 와셔가 있는 스테인리스 스틸 관통 볼트(최소 3/8")는 백킹 플레이트 전체에 하중을 분산시킵니다.

전기 배선

전기 앵커 윈들러스es 높은 전류를 끌어옵니다(종종 피크에서 100~250암페어). 전용 회로 차단기 또는 윈들러스의 최대 소비량 바로 위 등급의 회로 차단기/퓨즈가 있는 올바른 등급의 해양 등급 주석 도금 구리 케이블을 사용하십시오. 일반적인 1,000W, 12V 윈들러스에는 대략 연속 85암페어, 정지 시 최대 150암페어가 필요합니다. 20피트 길이의 2/0 AWG(또는 그 이상) 케이블이 일반적으로 지정됩니다. 비상 차단을 위해 항상 배터리에 수동 회로 차단기를 설치하십시오.

체인 로커 디자인

체인은 쌓이거나 끼임 없이 윈들러스 와일드캣에서 체인 로커로 자유롭게 공급되어야 합니다. 라커는 전체 체인 라이드를 수용할 수 있을 만큼 충분히 커야 하며 자연스럽게 쌓을 수 있는 공간이 있어야 합니다. 배수구는 물이 축적되어 무게가 늘어나고 체인이 부식되는 것을 방지합니다. 일부 설치에는 수동 체인 접근을 위한 탈착식 플러그가 있는 체인 파이프가 포함되어 있습니다.

안chor Windlass Maintenance: Extending the Life of Your Equipment

정기적인 유지보수로 귀하의 앵커 윈들러스 10~20년 동안 안정적으로 운영됩니다. 방치는 해양 환경에서 윈들러스 고장의 주요 원인입니다.

월별 점검

• 바닷물을 사용한 후에는 살쾡이, 드럼통 및 노출된 표면을 깨끗한 물로 헹구십시오.
• 체인의 신장, 부식 및 갈라진 링크를 검사하고 10% 이상의 신장을 보이는 링크는 교체하십시오.
• 클러치 맞물림을 점검하고 브레이크/드럼이 수동 장력 하에서 유지되는지 확인하십시오.
• 모든 전기 연결이 단단하고 부식이 없으며 적절하게 밀봉되었는지 확인하십시오.

안nual Service

• 집시/와일드캣 하우징을 분해하고 베어링에 방수 해양 그리스를 다시 바릅니다.
• 모터 브러시를 검사하십시오(브러시 모델의 경우). 원래 길이의 1/4 미만으로 마모되면 교체하십시오.
• 모든 장착 볼트의 부식 여부와 토크가 적절한지 확인하십시오.
• 솔레노이드와 접촉기를 테스트하십시오. 구멍이 있는 경우 접촉 표면을 청소하십시오.
• 움직이는 모든 스테인리스 구성품을 부식 억제제(예: 라놀린 기반 제품)로 헹구고 다시 윤활하십시오.

체인 로드(Chain Rode) 대 로프 로드(Rode Rode): Windlass가 처리해야 하는 사항

가장 현대적인 앵커 윈들러스es 주로 다음을 위해 설계되었습니다. 사슬을 탔다 그러나 많은 모델에는 처리할 별도의 드럼 또는 로프 캡스턴이 포함되어 있습니다. 밧줄을 탔다 또는 a combination (chain-rope) system. Here's a quick comparison of what each rode type requires from your windlass:

표 2: 앵커 로드 유형과 윈들러스 호환성 요구 사항 비교.

앵커 윈들러스를 안전하게 사용하기: 범위, 적재 및 모범 사례

안 앵커 윈들러스 검색 및 배포 도구입니다. 아니 하중을 견디는 계류 장치. 앵커가 설정된 후에는 윈들러스를 적재하기 전에 항상 전용 보우 클릿이나 체인 스토퍼에 체인을 고정하십시오. 윈들러스 드럼에 의존하여 보트를 정박하면 모터와 기어박스에 엄청난 스트레스가 가해지며 장치가 빠르게 파손될 수 있습니다.

• 체인 스토퍼나 보우 클리트를 사용하세요. — 앵커를 배치한 후 체인을 클리트에 끼웁니다. 윈들러스는 항해 또는 전력 부하 상태에서 아무것도 고정하지 않습니다.
• 제어된 버스트 배포 — 얕은 물에서 자유 낙하하려면 클러치를 사용하십시오. 앵커에 체인이 쌓이는 것을 방지하려면 더 깊은 물에서는 전원 차단 모드를 사용하십시오.
• 모터를 2~3분 이상 계속해서 가동하지 마십시오. — 과열을 방지하기 위해 검색 주기 사이에 냉각을 허용합니다(대부분의 전기 윈들러스는 연속 작동이 아닌 간헐적 작동용으로 평가됩니다).
• 최소 5:1 범위를 유지하세요 — 잔잔한 조건에서는 5:1(체인 길이에서 수심까지)이 최소입니다. 20노트 이상의 바람에서는 7:1이 권장됩니다.
• 항상 살쾡이에게서 손을 떼십시오. — 체인을 달리면 손가락이 즉시 절단될 수 있습니다. 작동 중에는 풋 스위치나 리모콘만 사용하십시오.

일반적인 앵커 윈들러스 문제 및 해결 방법

잘 관리되어도 앵커 윈들러스es 가끔 문제가 발생합니다. 가장 일반적인 문제와 해결 방법은 다음과 같습니다.

표 3: 일반적인 앵커 윈들러스 문제, 원인 및 권장 솔루션.

앵커 윈들러스에 대해 자주 묻는 질문

결론: 앵커 윈들러스(Anchor Windlass)는 투자 가치가 있나요?

에이bsolutely — and for any boater anchoring regularly in more than 15 feet of water with a chain rode, an 앵커 윈들러스 사용할 수 있는 가장 높은 가치의 업그레이드 중 하나입니다. 200피트의 체인과 앵커(총 무게 250~400lbs)를 손으로 운반하는 것과 버튼을 눌러 90초 안에 동일한 것을 회수하는 것의 차이는 신체적 부담, 승무원 안전 및 앵커링 효율성 측면에서 엄청납니다.

전체 가치를 얻는 열쇠는 적절한 크기, 올바른 설치, 일치하는 와일드캣-체인 사양 및 일관된 유지 관리입니다. 과로한 소형 윈들러스는 실패할 것입니다. 정기적으로 헹구고 정비하는 올바른 크기의 장치는 수십 년 동안 안정적으로 작동합니다.

기존 선박을 업그레이드하든 새 선박을 장착하든 시간을 들여 총 지상 장비 중량을 계산하고 올바른 것을 선택하십시오. 앵커 윈들러스 유형(수평 대 수직, 전기 대 유압)을 선택하고 체인과 Wildcat 호환성을 확인하고 전기 설치를 신중하게 계획하십시오. 제대로 했어, 너의 앵커 윈들러스 기내에서 가장 신뢰할 수 있고 높이 평가되는 장비 중 하나가 될 것입니다.
