유압 윈드 랜드는 어떻게 효율적으로 작동합니까?

헤비 앵커 체인의 신뢰할 수있는 배치 및 검색은 선박에 중요한 작동으로 강력하고 효율적인 기계를 요구합니다. 그만큼 유압 윈드 러스 이 작업의 초석으로 서 있습니다. 최적의 성능과 수명에 효율적으로 기능하는 방법을 이해하는 것이 필수적입니다.

핵심 작동 원리 : 유체 전력을 기계적 힘으로 변환합니다

유압식 윈드 라스는 체인 휠 또는 집시 헤드의 유압 에너지를 강력한 회전 토크로 변환합니다. 이 프로세스에는 여러 통합 구성 요소가 포함됩니다.

1. 유압 전원 : 일반적으로 기계 공간에 원격으로 위치한 유압 전력 장치 (HPU)는 필요한 흐름과 압력을 생성합니다. 이 장치는 다음으로 구성됩니다.

   • 프라임 무버 : 펌프를 운전하는 전기 모터 또는 디젤 엔진.

   • 유압 펌프 : 기계적 에너지를 프라임 발동기에서 유압 에너지로 변환합니다 (압력 아래의 흐름). 일반적인 유형에는 기어 펌프, 피스톤 펌프 또는 Vane 펌프가 포함됩니다. 압력 보상 또는 가변 변위 펌프는 종종 효율성을 위해 사용되며, 요구되는대로 유량을 전달합니다.

   • 저수지: 유압 유체를 저장하고 냉각 및 오염 물질 침전을 허용합니다.

   • 제어 밸브 : 방향 제어 밸브 (종종 데크에서 솔레노이드 작동) 유압 모터로 직접 유체 흐름 (출착) 또는 veering (낮은). 릴리프 밸브는 시스템을 과압으로부터 보호합니다.

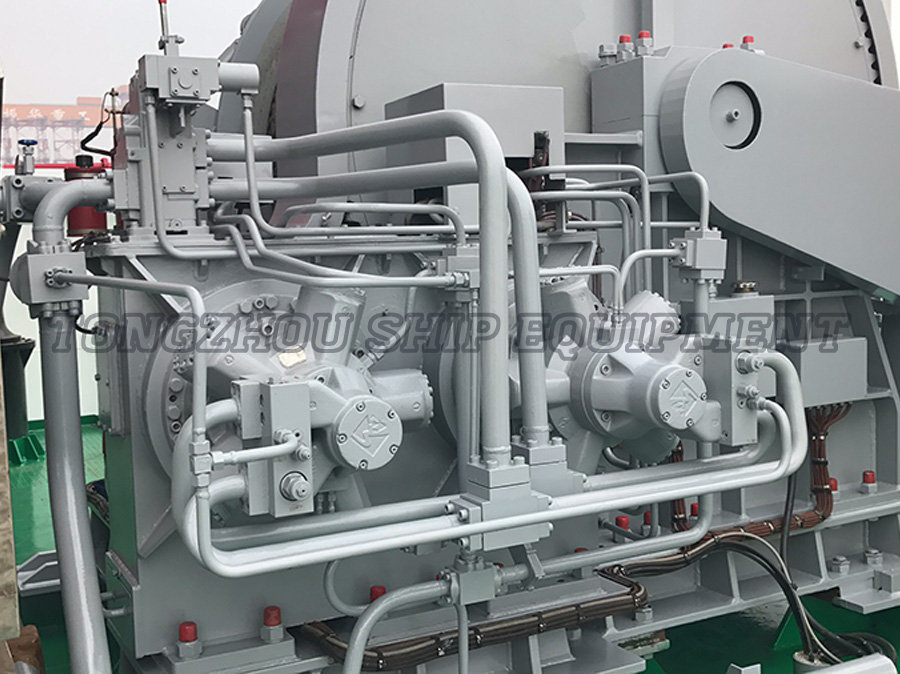

2. 유압 모터 : Windlass 프레임에 직접 또는 근처에 장착 된이 구성 요소는 기본 액추에이터입니다. HPU의 가압 유압 오일은 모터로 유입되어 내부 부품 (기어, 피스톤 또는 베인)이 회전하도록합니다. 이 회전은 토크를 생성합니다.

   • 효율성 요인 : 모터의 부피 효율 (내부 누출 최소화) 및 기계적 효율 (마찰 손실 최소화)은 전체 시스템 효율에 직접적인 영향을 미칩니다. 저속에서 높은 토크를 위해 설계된 고품질 모터가 필수적입니다.

3. 기어 감소 장치 : 유압 모터의 회전 속도 출력은 일반적으로 너무 높고 직접 앵커 처리에는 너무 낮습니다. 강력한 다단계 기어 박스 (일반적으로 윈드 즈에 적분)는 출력 속도를 크게 줄이면서 전달 된 토크를 체인 휠 샤프트에 곱합니다. 기어 설계 및 정밀 제조는이 중요한 구성 요소 내에서 마찰 손실을 최소화합니다.

4. 체인 휠/집시 헤드 및 브레이크 : 기어 박스의 높은 토크의 저속 출력은 체인 휠을 구동합니다. 정확하게 가공 된 포켓은 앵커 체인의 링크에 참여합니다. 유압식 또는 수동으로 적용되는 강력한 밴드 브레이크는 특히 하중 하에서 Windlass가 전원이 공급되지 않을 때 체인을 단단히 유지합니다.

운영 효율성 달성 및 유지

유압 윈드 라스의 고유 한 설계는 효율성으로가는 경로를 제공하지만, 그것을 실현하려면 몇 가지 요인에주의를 기울여야합니다.

1. 적절한 시스템 크기 조정 및 일치 : 효율성은 설계 단계에서 시작됩니다.

   • HPU 용량 (펌프 흐름 및 압력 등급)은 유압 모터의 토크 및 속도 요구 사항과 윈드 랜드의 하중 프로파일 (체인 크기, 예상 풀, 수심)과 올바르게 일치해야합니다.

   • 과도한 압력 강하 또는 열 발생없이 필요한 체인 휠 속도에서 충분한 토크를 제공하기 위해 유압 모터의 크기가 크기가 높아야합니다.

   • 소형 구성 요소가 과부하되고 비효율적입니다. 대형 구성 요소는 불필요한 에너지 소비 및 열 축적으로 이어집니다.

2. 최적화 된 유압 회로 설계 :

   • 축적기 : 전략적으로 배치 된 유압 축적기는 가압 유체를 저장할 수 있습니다. 피크 수요 (예 : 초기 체인 브레이크 아웃) 동안, 축합기는 펌프 흐름을 보충하여 더 작고 효율적인 펌프가 평균 하중을 처리 할 수있게합니다. 이것은 작동을 부드럽게하고 펌프 사이클링을 줄입니다.

   • 효율적인 제어 밸브 : 압력 강하 특성이 낮은 밸브는 유체 방향 변화 동안 에너지 손실을 최소화합니다. 비례 밸브는 단순한 온/오프 유형보다 더 미세한 제어와 잠재적으로 더 나은 효율성을 제공 할 수 있습니다.

   • 적절한 라인 크기 : 유압 라인 (호스 또는 파이프)의 크기는 올바르게 크기가 있어야합니다. 크기가 크기는 높은 유량 저항 (압력 강하)을 생성하여 모터에서 열로 에너지 손실과 성능을 줄입니다. 대형 라인은 불필요한 무게와 비용을 추가합니다.

3. 고품질 부품 및 정밀 제조 : 효율적인 전력 전송은 내부 손실을 최소화하는 데 의존합니다.

   • 모터 및 펌프 효율 : 높은 체적 및 기계적 효율 등급으로 구성 요소를 선택하면 더 많은 유압 에너지가 유용한 기계 작업으로 변환됩니다.

   • 기어 박스 효율성 : 적절한 윤활이있는 정밀 절단 기어는 감소 장치 내에서 마찰 손실을 최소화합니다.

   • 물개 및 베어링 : 고품질 씰은 내부 누출을 최소화하는 반면, 적절하게 윤활되고 크기의 베어링은 마찰을 줄입니다.

4. 최적의 유체 선택 및 유지 보수 : 유압 유체는 시스템의 생명체입니다.

   • 올바른 점도 : Windlass 및 HPU 제조업체가 지정한 점도 등급과 함께 유체를 사용하는 것이 중요합니다. 너무 두꺼운 유체는 저항과 전력 손실을 증가시킵니다. 너무 얇아서 내부 누출이 증가합니다.

   • 체액 청결 : 오염 (물, 공기, 입자)은 유압 성분 마모 및 고장의 주요 원인입니다. 엄격한 여과 (저수지 및 인라인 필터를 통해) 및 정기적 인 유체 분석이 효율성과 수명을 유지하는 데 가장 중요합니다. 저하되거나 오염 된 유체는 마찰, 마모 및 내부 누출을 증가시킵니다.

   • 유체 상태 : 적절한 유체 수준을 유지하고 과열 방지 (필요한 경우 적절한 저수지 크기 크기 및 냉각을 통해)는 유체 특성을 보존하고 산화 및 점도 파괴를 방지합니다.

5. 적절한 작동 및 유지 보수 :

   • 과부하를 피하십시오 : Windlass의 정격 작업 하중을 지속적으로 초과하면 과도한 미끄러짐, 열 생성 및 가속 마모를 통해 비 효율성을 촉진합니다.

   • 정기 검사 및 윤활 : 기어, 베어링, 브레이크, 씰 및 윤활 지점 검사를위한 제조업체의 유지 보수 일정에 따라 사소한 문제가 주요 효율성 손실 또는 고장으로 확대되는 것을 방지합니다.

   • 시스템 점검 : 누출, 비정상적인 소음, 과도한 열 또는 느린 작동을 모니터링하면 효율이 저하되기 전에 조기 개입이 가능합니다.

유압 윈드 라스는 강력한 엔지니어링 원칙과 부지런한 운영 관행의 조합을 통해 효율성을 달성합니다. 핵심 강도는 앵커 처리에 필수적인 저속으로 높은 토크를 안정적으로 전달하는 데 있습니다. 지속 효율성을 실현하려면 정확한 구성 요소 일치, 최적화 된 유압 회로 설계, 고품질 부품 사용, 유압 유체 청결 및 상태에 대한 세심한주의, 적절한 작동 및 유지 보수 절차에 대한 준수가 필요합니다. 이러한 상호 연결된 요인을 이해함으로써 선박 운영자는 유압 윈드 라스가 서비스 수명 전반에 걸쳐 효과적이고 경제적으로 중요한 역할을 수행 할 수 있습니다.
